WiFi Displej pro WiFi Teploměr

Tento displej byl navržen pro mimořádně čitelné zobrazení naměřených hodnot z jednoho až tří čidel. Displej je z LED, maticový, s rozlišením 32x8 bodů. Díky výšce číslic 32 mm a jejich jasnému svitu je dobře čitelný i z patnáctimetrové(!) vzdálenosti.

Videopředstavení najdete tady: WiFi Displej

Typické použití je v místech, kde chceme sledovat měřená data, například při:

• koupání: teplotu vody v bazénu
• saunování: teplotu vzduchu v sauně
• uzení: teplotu kouře v udírně
• topení: teplotu otopné vody kvůli ručnímu přikládání do kotle/krbu

Výhodou je, že displej není s WiFi teploměrem potřeba nijak propojovat - přes WiFi si ze sítě stáhne aktuální hodnotu a tu trvale zobrazuje. Displej je dobře přenosný, takže si ho můžete vzít ssebou kamkoliv v dosahu WiFi.

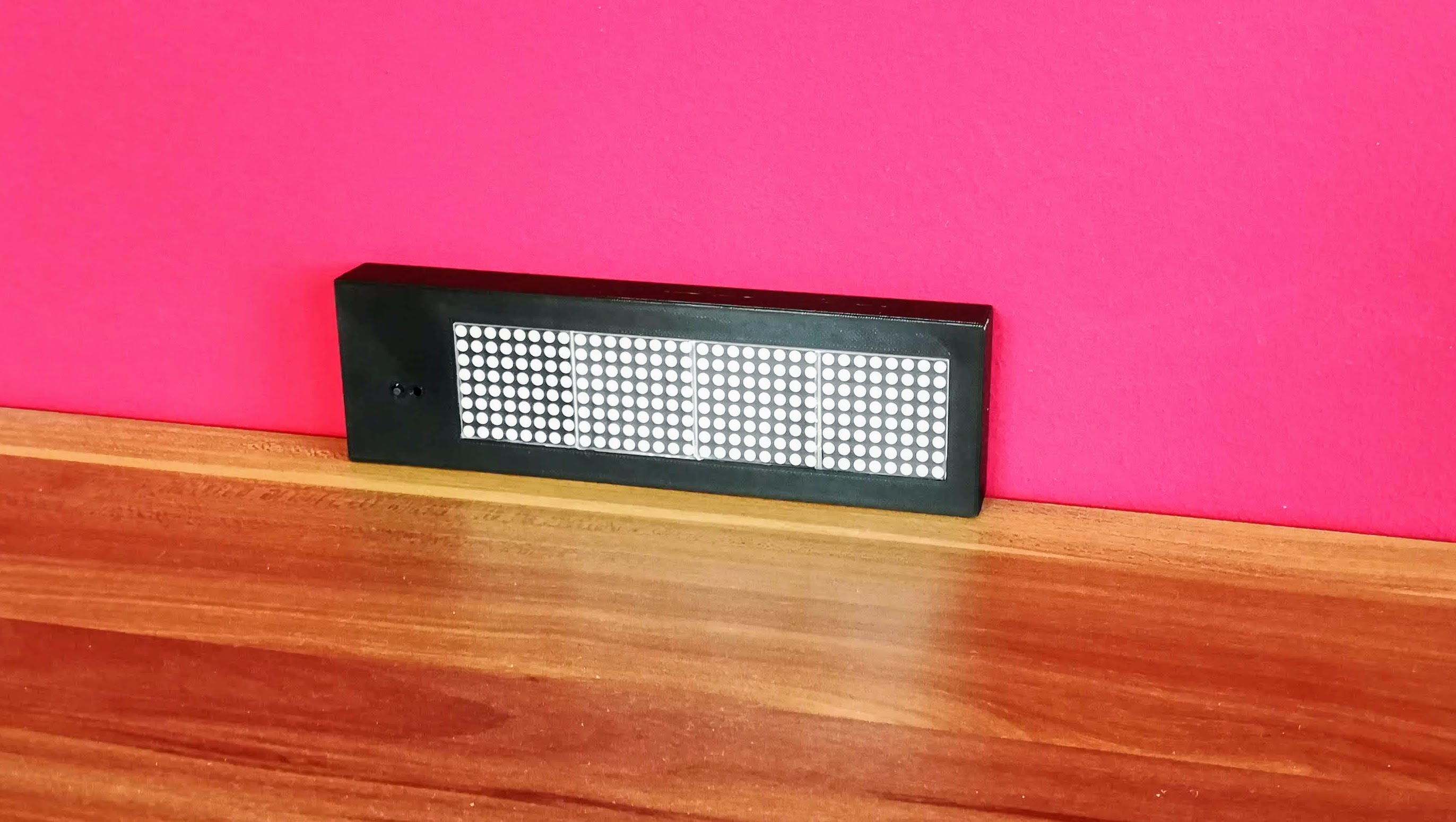

WiFi Displej v černém provedení

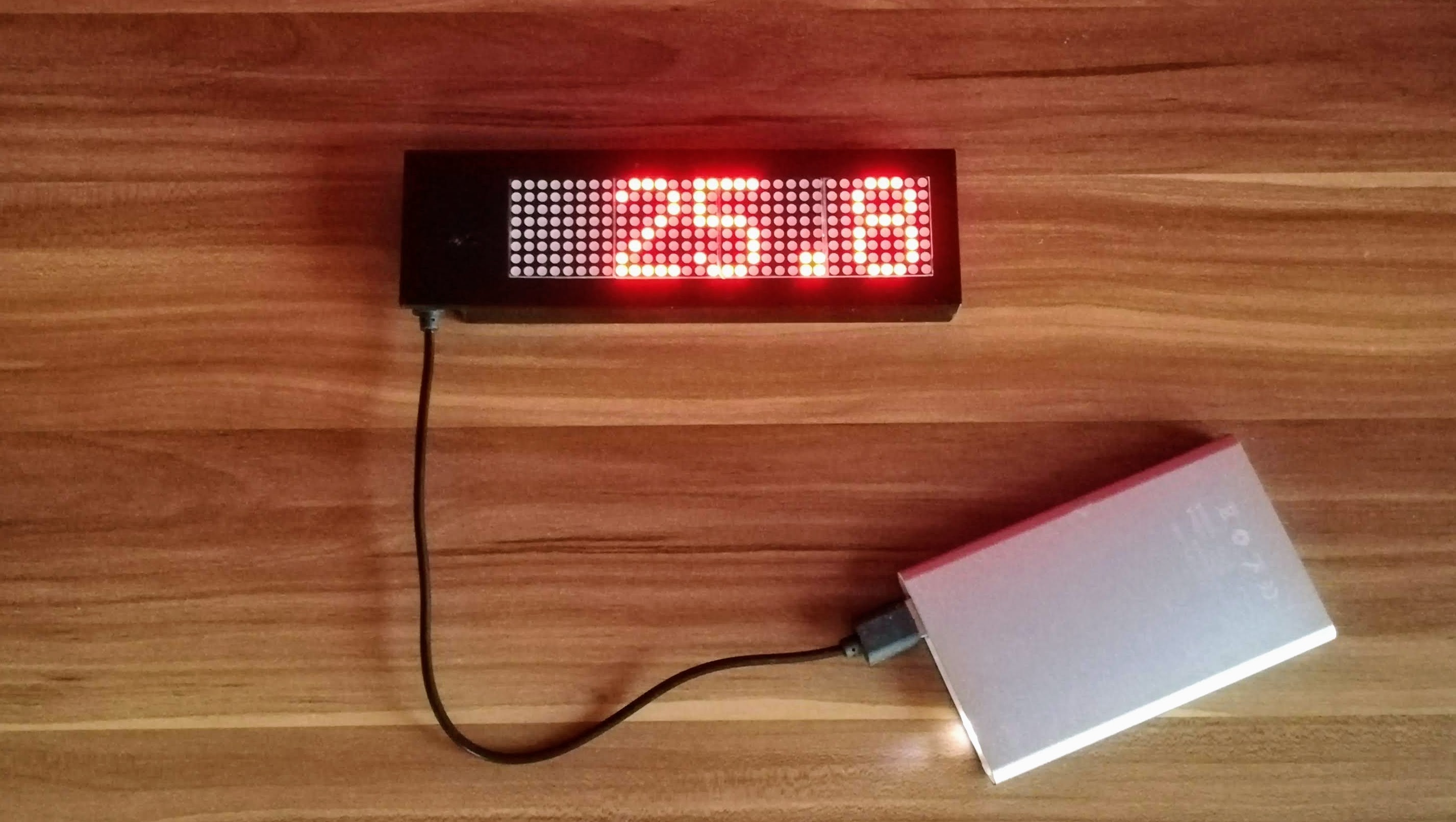

WiFi Displej napájený z powerbanky

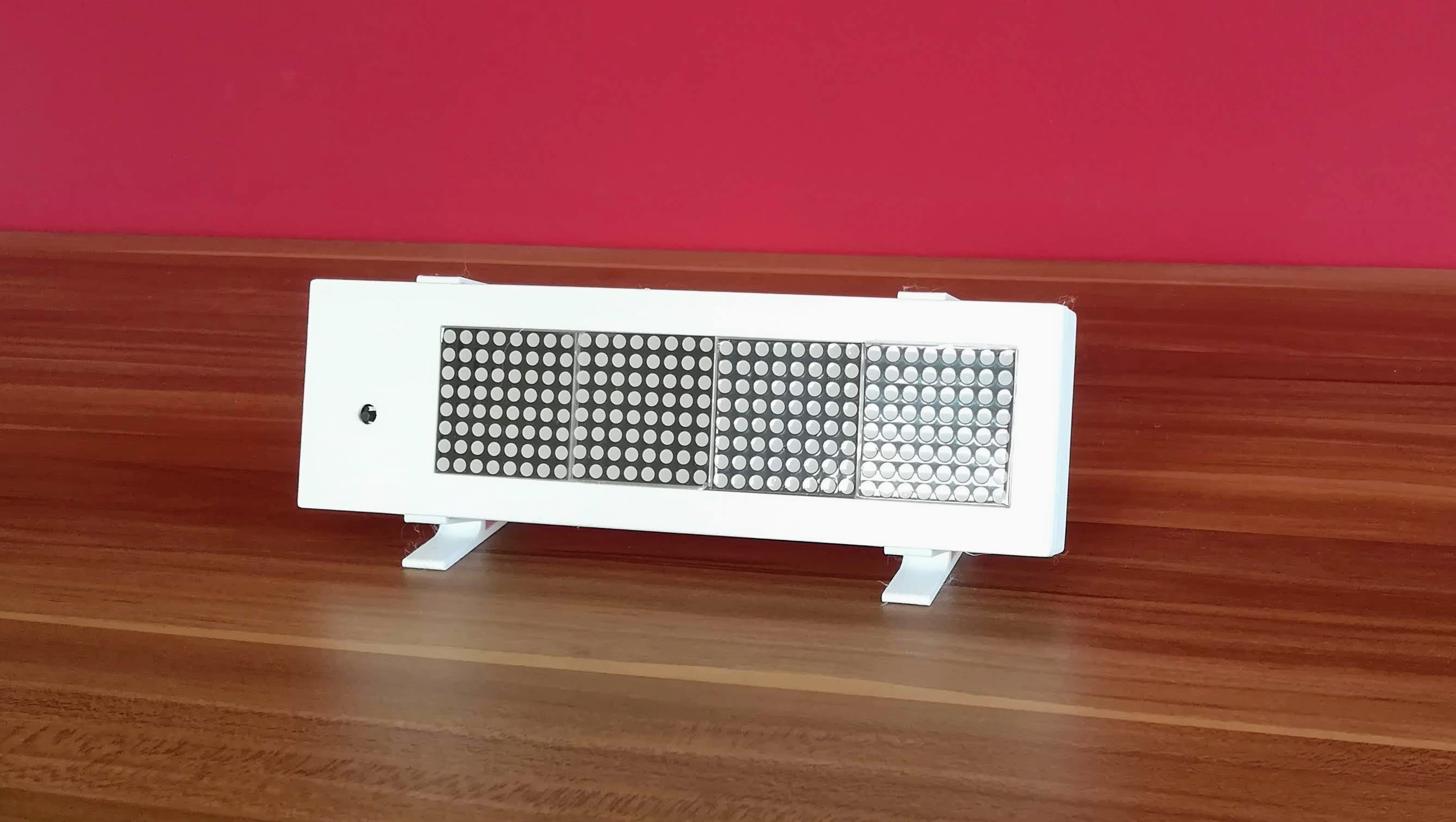

WiFi Displej v bílém na stojánku

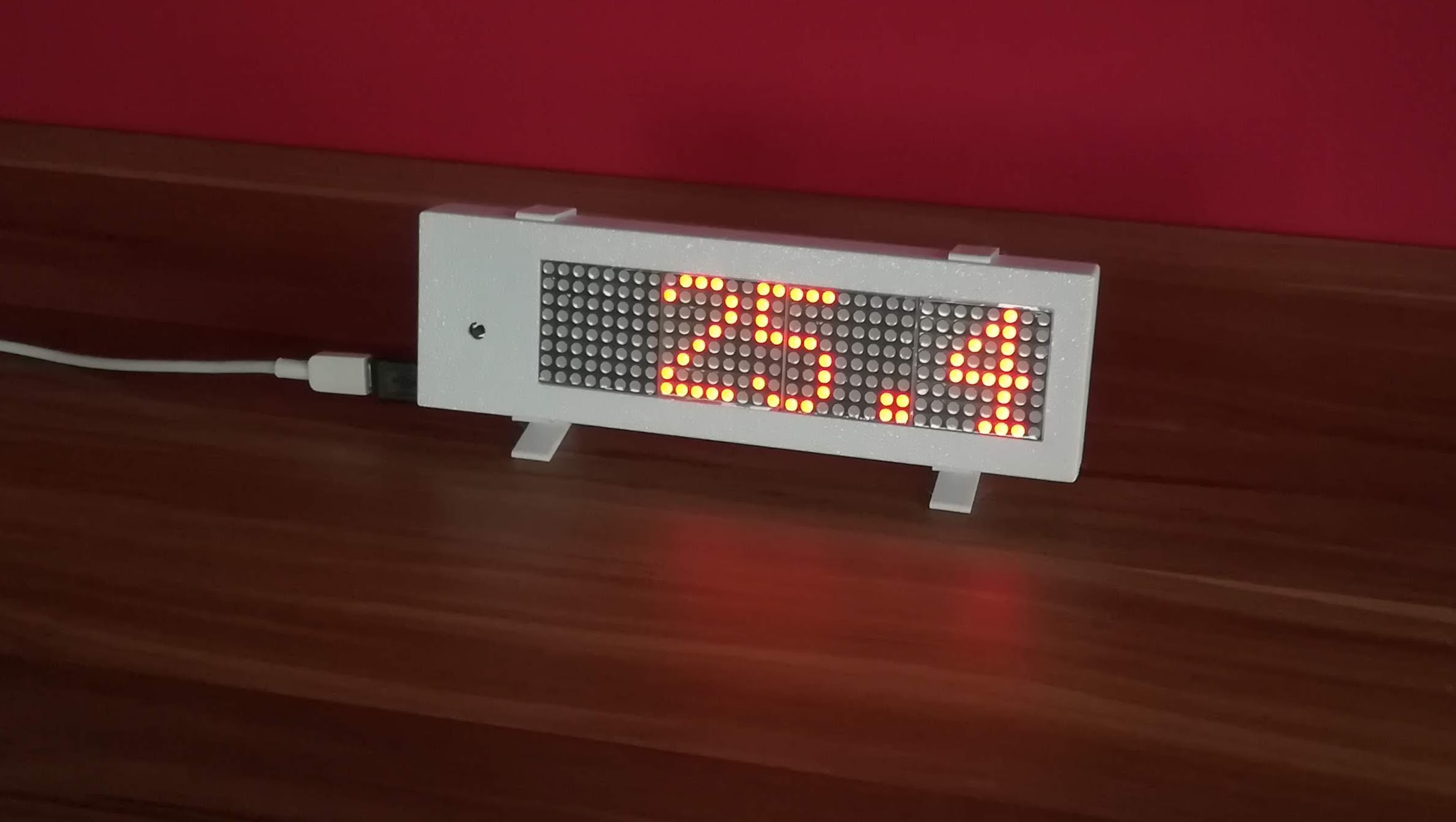

WiFi Displej s pravoúhlým mikroUSB adaptérem

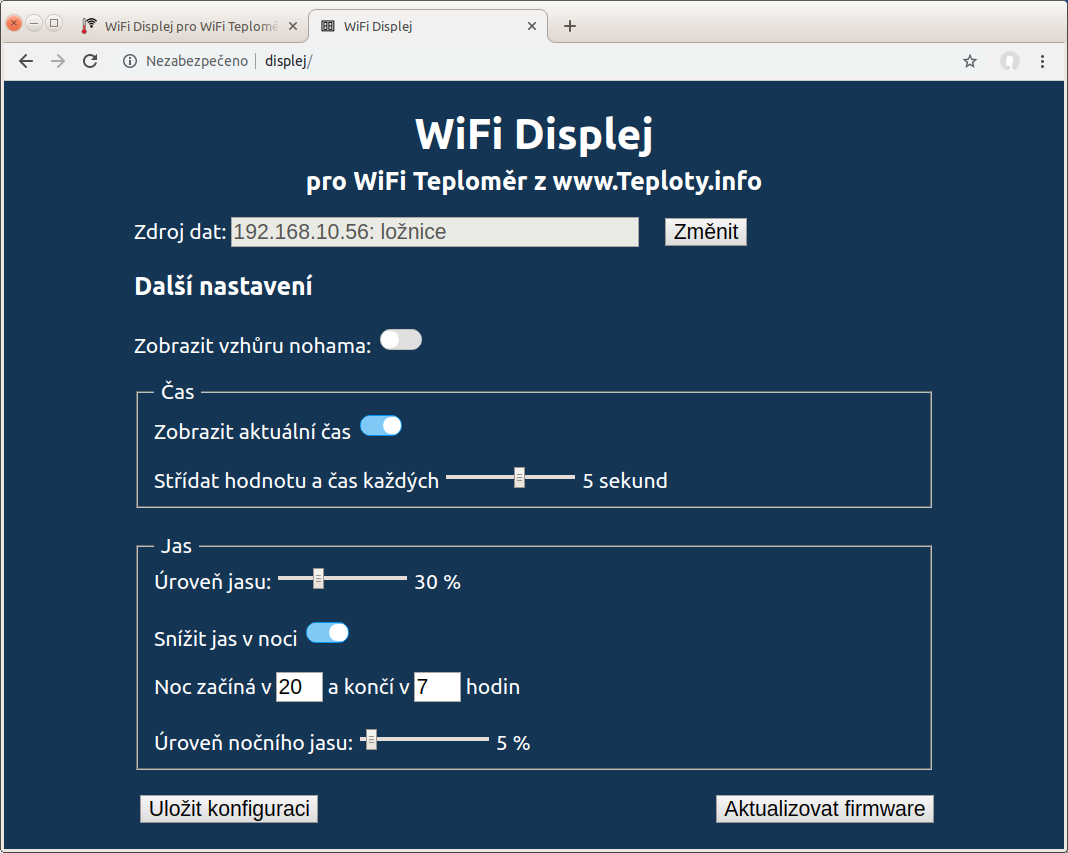

webové konfigurační rozhraní WiFi Displeje

Vlastnosti WiFi Displeje:

• má vestavěné webové rozhraní, přes které se běžným prohlížečem nakonfiguruje
• automaticky prohledá síť, nabídne všechny WiFi Teploměry a jejich čidla
• může zobrazovat i aktuální čas, na střídačku s měřenými hodnotami
• umí nastavit jas ve dne, a v noci ho snížit: vše je plně konfigurovatelné
• může zobrazovat údaje i "vzhůru nohama", pokud je výhodnější ho tak namontovat
• zvládá vzdálenou aktualizaci firmware přes internet a průběžně je vylepšován
• je open source (hardware i software)

Parametry pro zobrazování vlastních textů:

• stránka (URL): http://<IPadresaDispleje>/msg
• parametr m (jako message ~ zpráva), hodnota: text k zobrazení
• parametr b (jako blinking ~ blikání), hodnota: cokoliv
• parametr a (jako align ~ zarovnání), hodnoty c (center ~ střed) nebo r (right - vpravo)
• parametr t (jako time ~ čas), hodnota je číslo = počet sekund = doba zobrazení zprávy
• celé URL: http://displej/msg?m=YO&b=jo&a=c&t=10

Technická data:

• Rozměry: 171 x 51 x 18 mm
• Napájení: externí 5V, přes mikroUSB konektor (z nabíječky mobilních telefonů, z powerbanky)
• Jas displeje: volitelný v 256 úrovních
• Barva LED číslic: červená
• Viditelnost na přímém slunci: bohužel moc ne
• Barva krabičky: černá/bílá/světle modrá
• Krytí: IP40, tj. bez ochrany proti vodě
• Pracovní podmínky: teplota 0 - 40 ℃, relativní vlhkost vzduchu 5 - 90 % nekondenzující

Aktualizace firmware:

• 17.01.2022 v16: záporné hodnoty v rozsahu -10 až -99 nyní zobrazeny i s jedním desetinným číslem.
• 19.10.2021 v15: díky novému SDK má Displej o 16 kB víc volné paměti, takže zvládne číst data i z mnoha desítek čidel.
• 28.05.2021 v14: optimalizace stahování dat z několika WiFi/Ethernet Teploměrů naráz.
• 13.04.2021 v13: možnost zobrazení dat z různých WiFi/Ethernet Teploměrů naráz, oprava zobrazení záporných hodnot.
• 25.03.2021 v12: hodnoty větší než 100 jsou zobrazeny bez desetinné části, plus další opravy.
• 14.12.2020 v11: možnost zvolit si vlastní NTP server. Přidán "/beep" pro zvuk.
• 05.10.2020 v10: možnost zobrazovat vlastní data z externího URL místo teplot z teploměrů.
• 13.02.2020 v9: možnost zobrazení až tří různých čidel z jednoho teploměru, plus řada dalších oprav.
• 27.01.2020 v8: zaokrouhlení hodnot nad 200, oprava blikání dat z LAN, vycentrování zprávy na displeji.
• 09.01.2020 v7: přidáno blikání dat, která jsou mimo rozsah (nebo vlastních zpráv).
• 08.01.2020 v6: přidána možnost zobrazení vlastních zpráv na displeji ("/msg").
• 28.10.2019 v5: oprava změny letního/normálního času.
• 22.09.2019 v4: noční jas může být až nulový, což úplně vypne displej.
• 03.09.2019 v3: mnoho oprav a vylepšení stahování dat z Teploty.info.
• 24.07.2019 v2: boj s nedostatkem paměti, optimalizace pro stahování velkých dat.
• 11.07.2019 v1: první veřejná verze po nejméně půlročním vývoji a testování.
• 08.02.2019 v0: první známá fungující verze.
