WiFi TFT Displej pro WiFi/Ethernet Teploměr

Hlavním rysem zařízení je barevný grafický dotykový displej s vysokým rozlišením 480 x 320 bodů o úhlopříčce 3,5 nebo 4 palce (= 89 nebo 101 mm). Dokáže zobrazovat data až z osmi čidel naráz (z různých WiFi/Ethernet Teploměrů).

Výhodou je, že displej není s WiFi/Ethernet Teploměrem potřeba nijak propojovat - přes WiFi si z lokální sítě nebo přes internet stáhne aktuální hodnoty a trvale je zobrazuje. Displej je dobře přenosný, takže si ho můžete vzít ssebou kamkoliv v dosahu WiFi.

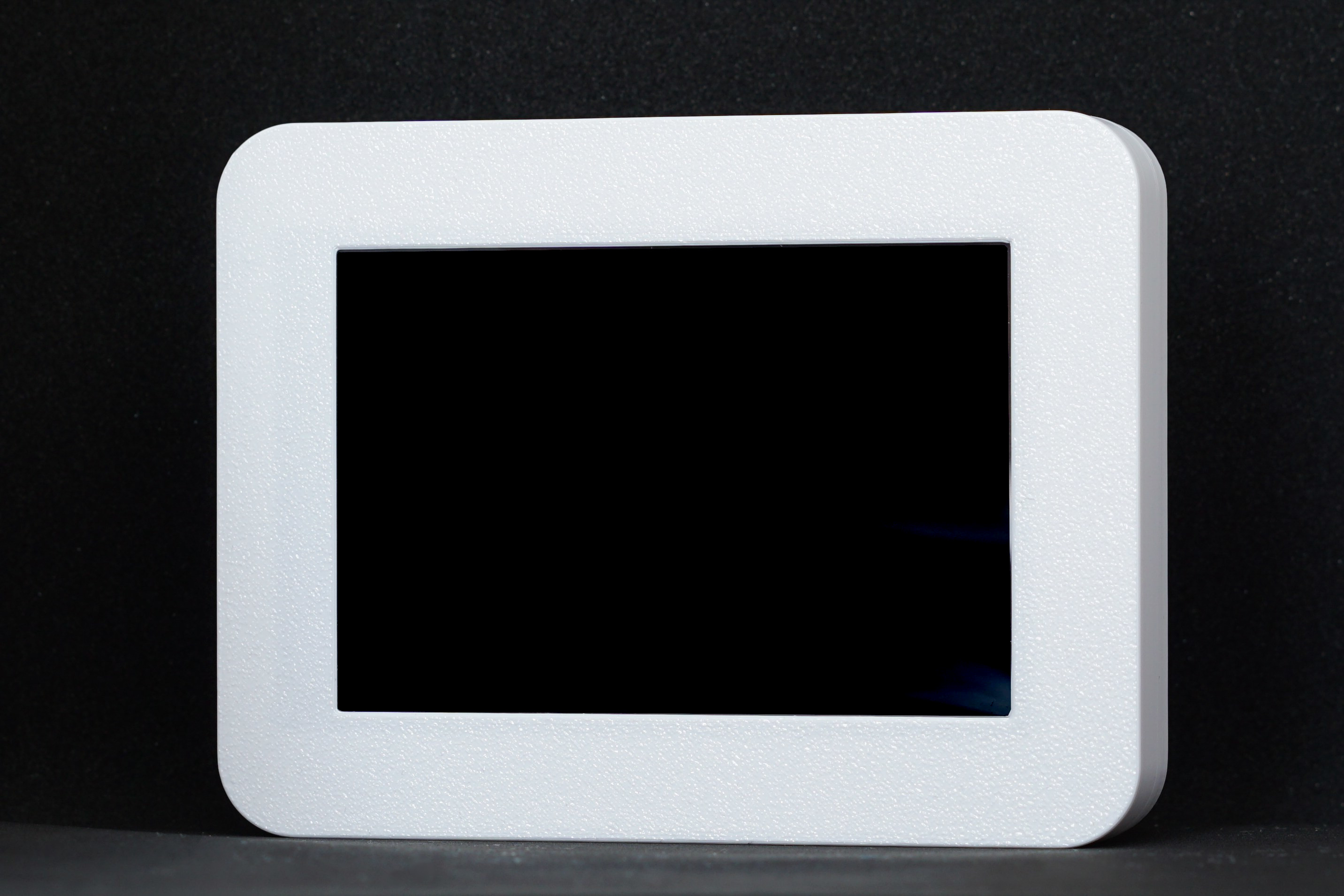

WiFi Displej 3,5"

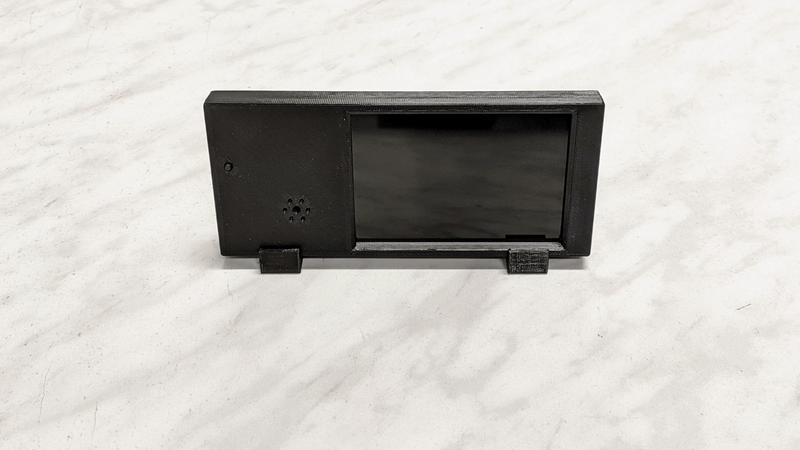

WiFi Displej ze všech stran

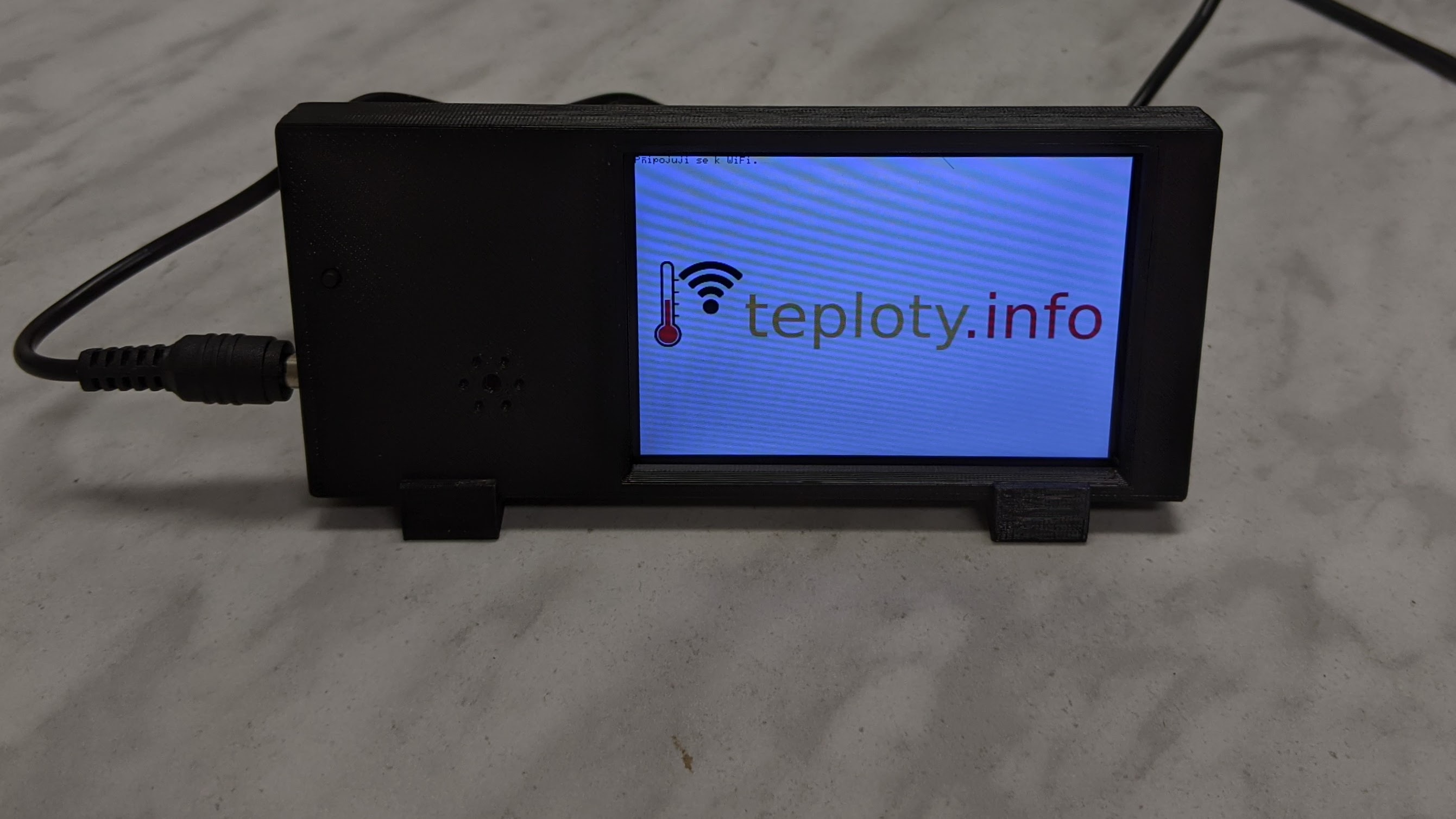

WiFi Displej startuje

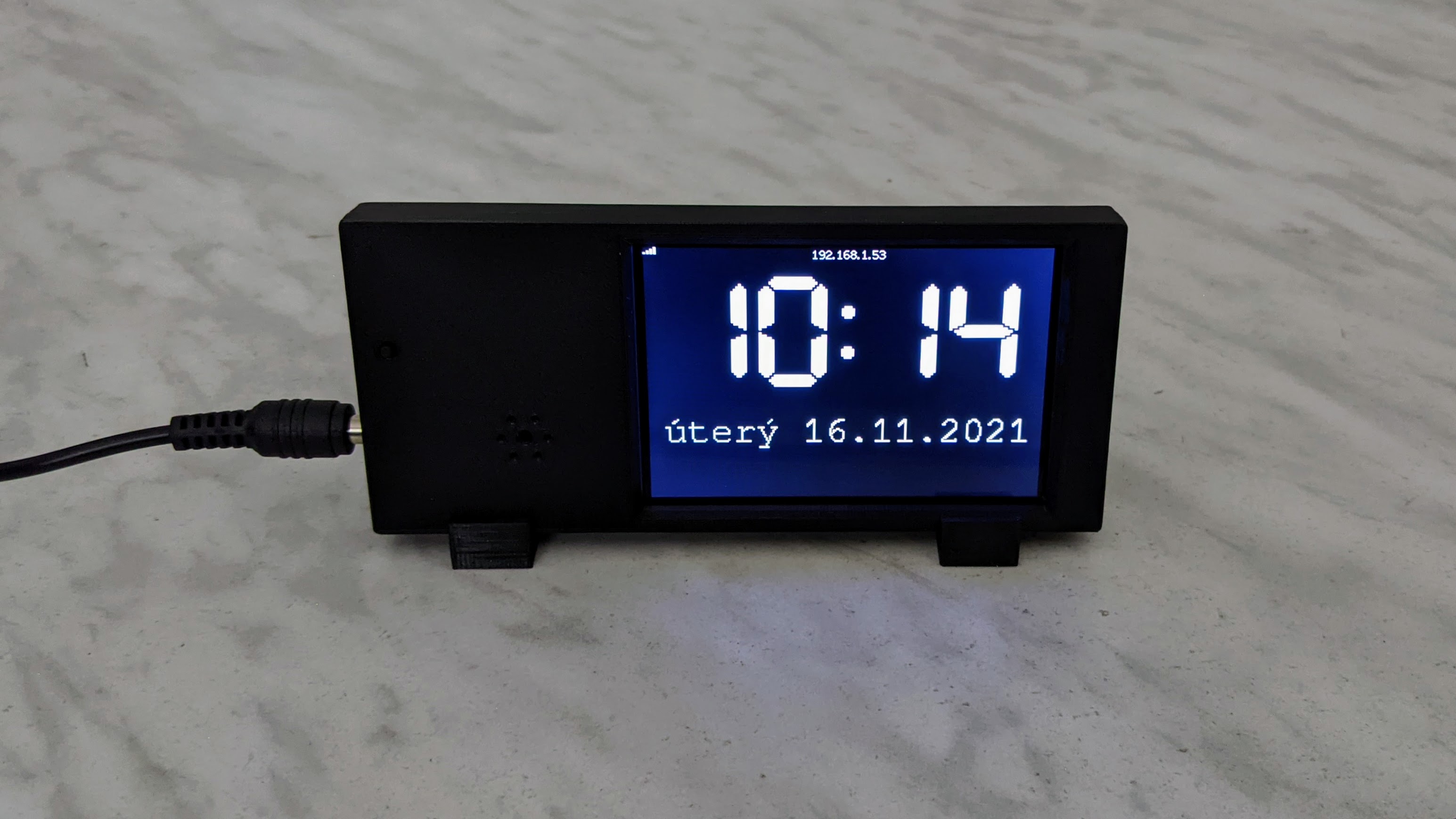

WiFi Displej zobrazuje čas

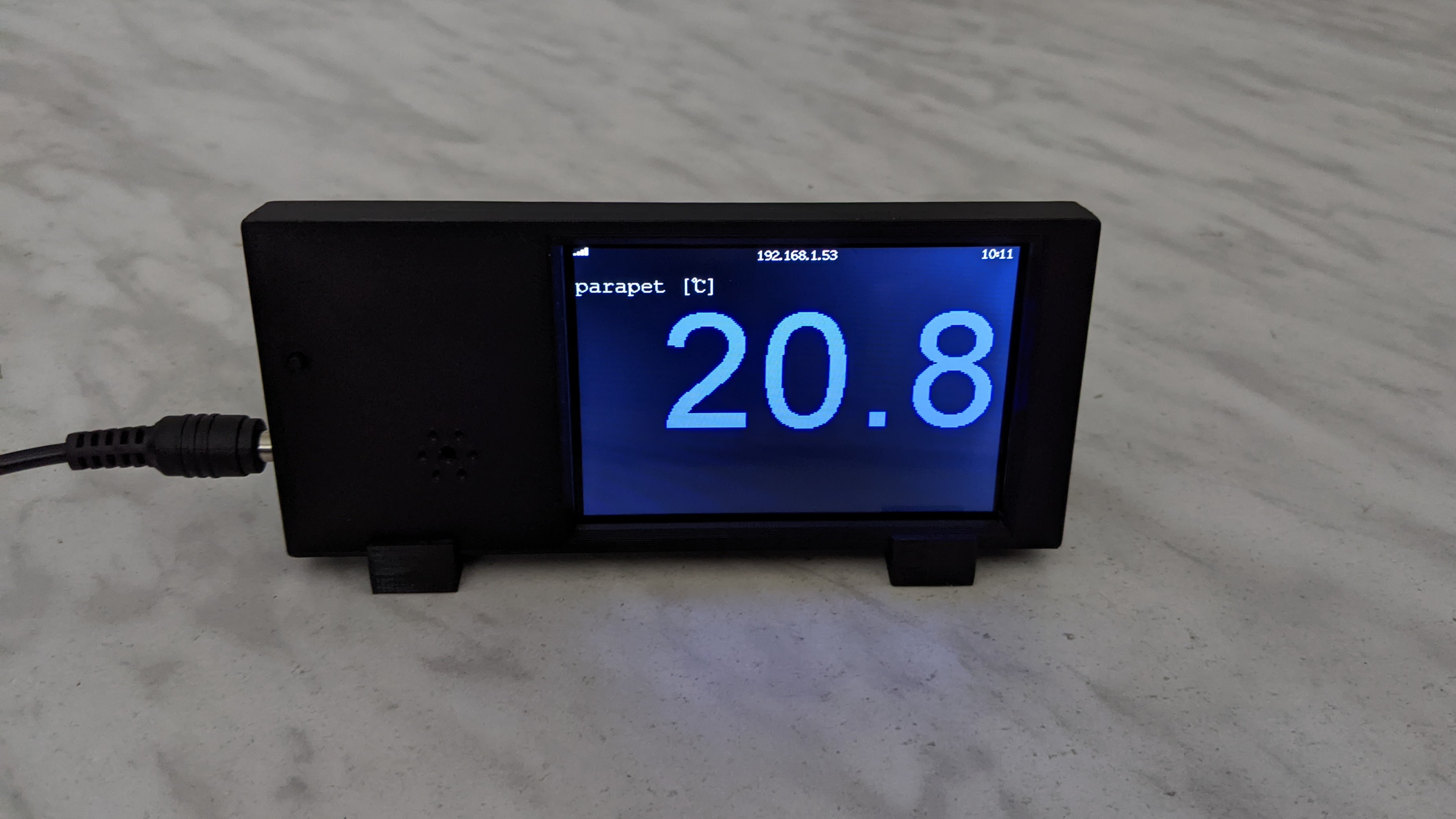

WiFi Displej zobrazuje jednu hodnotu

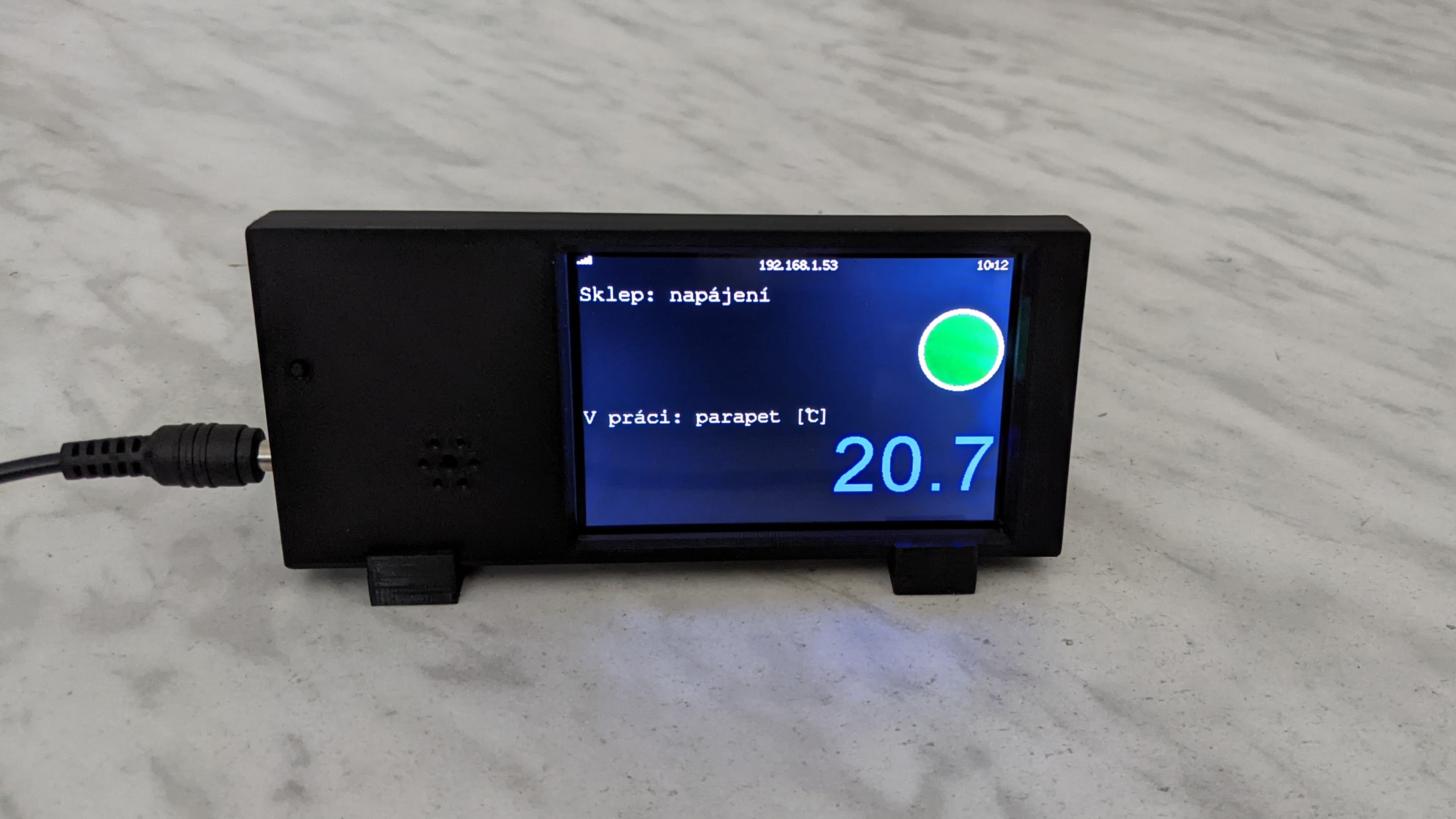

WiFi Displej zobrazuje dvě hodnoty

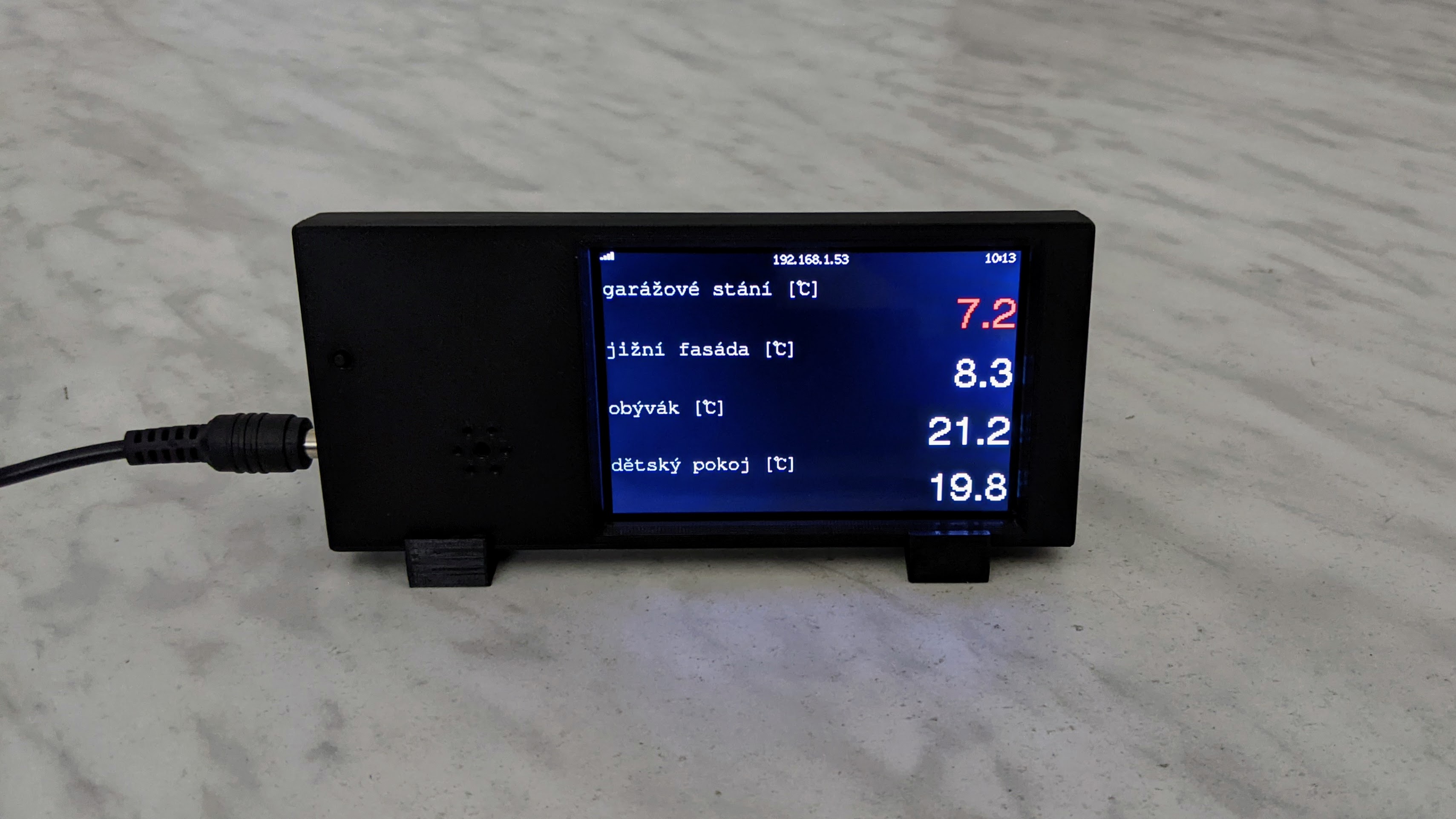

WiFi Displej zobrazuje čtyři hodnoty

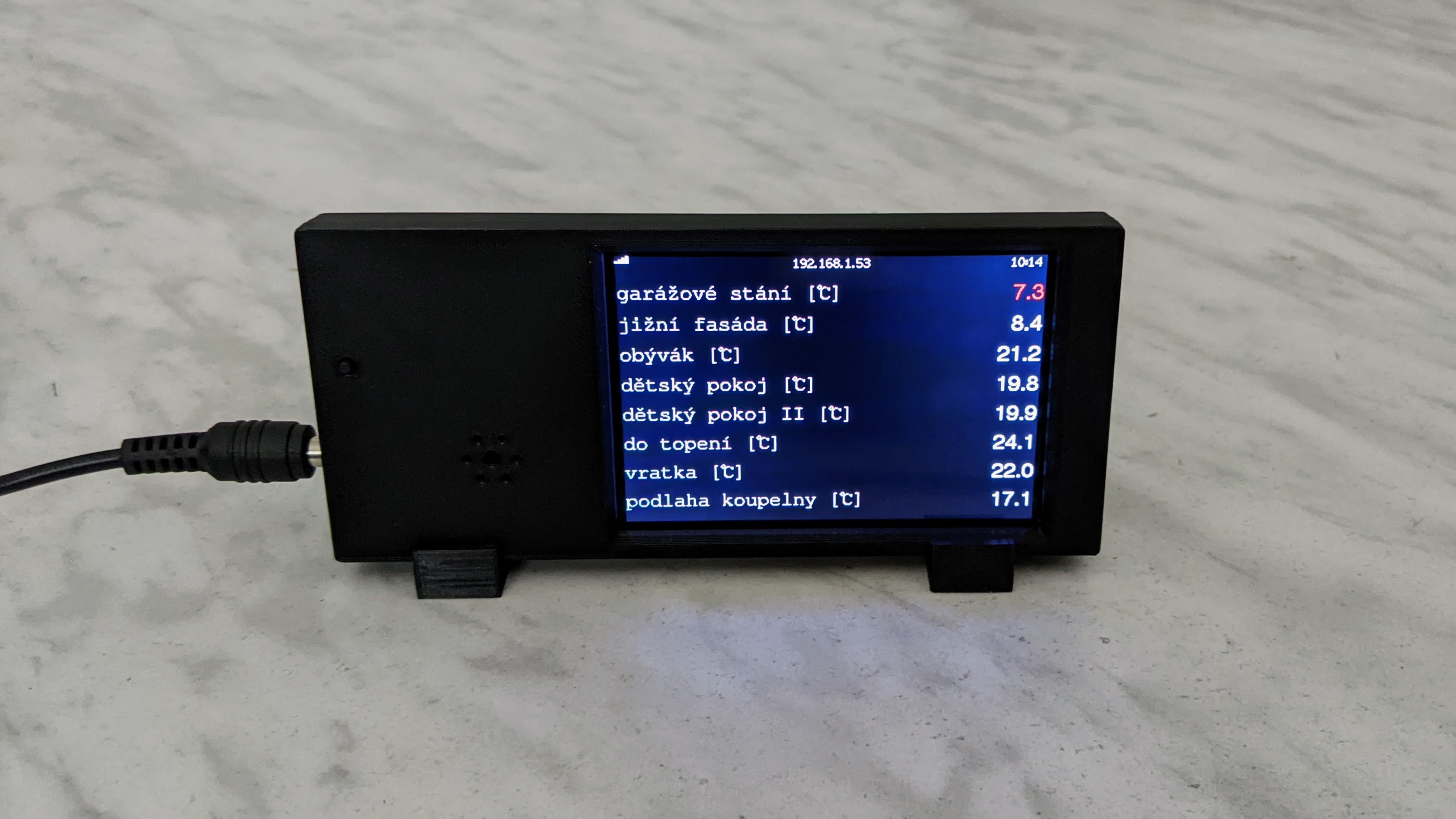

WiFi Displej zobrazuje osm hodnot

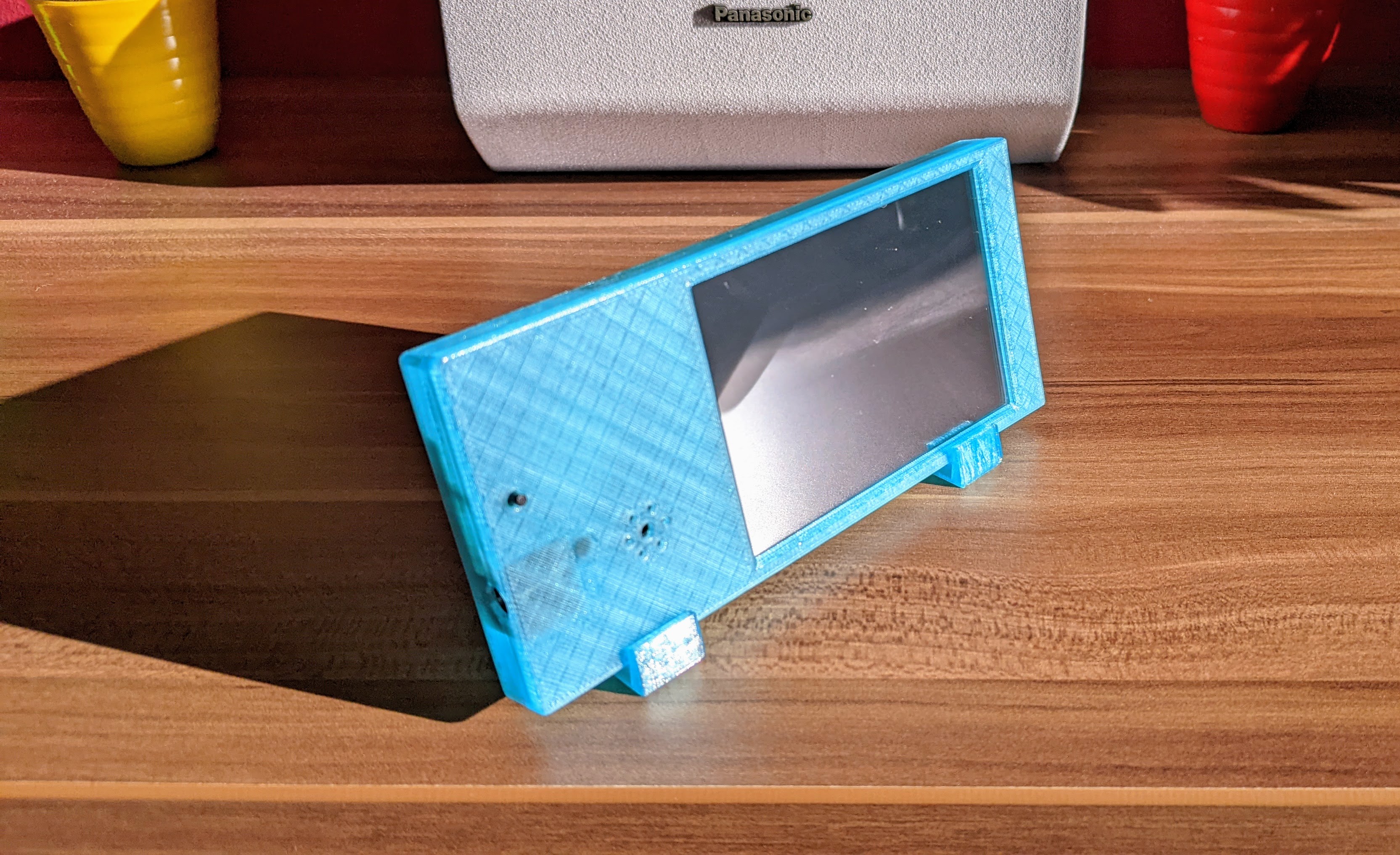

WiFi Displej v průsvitné modré krabičce

Vlastnosti WiFi Displeje:

• barevný (65536 barev) grafický displej s vysokým rozlišením
• úhlopříčka 4" (102 mm)
• displej je dotykový, ovládání dodaným perem (rezistivní dotyková vrstva = bříško prstu nefunguje)
• bzučák pro varování při překročení měřených hodnot, nové uživatelské zprávě apod.
• vestavěné webové rozhraní, přes které se běžným prohlížečem nakonfiguruje
• automaticky prohledá síť, nabídne všechny WiFi/Ethernet Teploměry a jejich čidla
• data umí stahovat i ze serveru Teploty.info, takže nemusí být ve stejné síti s Teploměry
• může zobrazovat i aktuální datum a čas přes celý displej
• umí zobrazovat i mapu srážek nad Českou republikou (meteoradar)
• lze nastavit jas displeje ve dne, a po západu slunce nebo v noci ho automaticky snížit
• může zobrazovat údaje i "vzhůru nohama", pokud je výhodnější ho tak namontovat
• zvládá vzdálenou aktualizaci firmware přes internet a průběžně je vylepšován
• má nožičky plus otvory vzadu pro případné zavěšení na stěnu (na hlavičky šroubků/hřebíčky)

Návod k nastavení najdete tady.

Parametry pro zobrazování vlastních textů:

• stránka (URL): http://<IPadresaDispleje>/msg
• parametr m (jako message ~ zpráva), hodnota: text k zobrazení
• celé URL: http://displej/msg?m=čas na svačinu, pojď dolů!

Technická data:

• Rozměry: 145 x 65 x 13 mm (pro úhlopříčku displeje 4")
• Napájení: 5V přes souosý konektor (z boku) nebo USB-C (skrytě zezadu)
• Barva krabičky: černá/bílá/tmavě modrá/průsvitná modrá/jasně žlutá/jasně oranžová/šedá
• Krytí: IP40, tj. bez ochrany proti vodě
• Pracovní podmínky: teplota 0 - 40 ℃, relativní vlhkost vzduchu 5 - 90 % nekondenzující

Neustále průběžně vylepšován, na dálku si ho můžete kdykoliv aktualizovat - stačí kliknout na číslo verze vlevo nahoře na stránce WiFi Displeje.

Datum vydání, verze a popis změn:

• 23.10.2024 v24: vylepšení: tmavé okraje meteo mapy, indikátor chybějících čidel, zobrazen název WiFi sítě.
• 10.06.2024 v23: optimalizace nahrávání a zobrazování meteo mapy (radar srážek).
• 09.06.2024 v22: QR kódy pro pohodlné nastavování připojení k WiFi.
• 14.05.2024 v21: oprava automatického "stránkování" - nyní umožňuje čas od 1 až do 19 sekund.
• 29.02.2024 v20: okamžitá vizuální reakce na změn Pořadí čidla na WWW stránce v desktopovém prohlížeči.
• 23.02.2024 v19: drobné opravy "metru" a "budíku". Animace při hledání WiFi sítě.
• 14.01.2024 v18: přidány dva nové typy zobrazení dat: "metr" a "budík". Nově i barva pro hodnotu pod spodní mezí.
• 07.07.2023 v17: noční snížení jasu displeje může být automaticky podle času západu Slunce
• 01.07.2023 v16: super novinka: meteo (srážkový) radar České republiky!
• 20.05.2023 v15: Přepínání zobrazení mezi seznamem a dlaždicemi (nové!). Nově též 6 čidel na jedné obrazovce.
• 10.04.2023 v14: každé čidlo vlastní nastavení barev a rozsahu, rotace/přepínání mezi více obrazovkami.
• 14.01.2022 v11: konfigurovatelné barvy displeje - pozadí, text, hodnoty mimo limit.
• 28.12.2021 v10: konfigurovatelný jas podsvícení displeje.
• 28.12.2021 v9: oprava automatického připojení po výpadku WiFi sítě.
• 02.12.2021 v8: doplněno čtení z více WiFi Teploměrů v LAN.
• 11.11.2021 v7: barevné zvýraznění hodnot mimo rozsah, spínače zobrazené graficky, jména teploměrů.
• 09.11.2021 v6: plná podpora diakritiky všude, zobrazení jednotek a lepší rozvržení zobrazení.
• 19.10.2021 v5: zobrazuje datum včetně dne v týdnu, podpora pro 4" verzi displeje.
• 12.10.2021 v4: pětkrát víc paměti pro zpracování dat z velkého množství čidel.
• 29.09.2021 v3: první podpora diakritiky, zobrazuje sílu WiFi signálu a IP adresu.
• 23.09.2021 v2: úpravy rozvržení zobrazování naměřených hodnot.
• 21.09.2021 v1: první veřejná plně funkční verze.
• 28.08.2021 v0: první známá fungující verze.

Další plány do budoucna:

• volitelná zvuková výstraha při hodnotě mimo rozsah
• volitelné zvukové znamení při zobrazení uživatelské zprávy
• zobrazení vlastního obrázku (příklad: schéma bytu/domu a v každém pokoji zobrazená teplota)
• stahování údajů o aktuálním počasí v daném místě, předpověď počasí
